日期：2023-11-28 11:49

瀏覽次數：作者：來高科技

3D掃描技術助力石油天然氣海上運輸管道橢圓度檢測 分享到：

背景描述

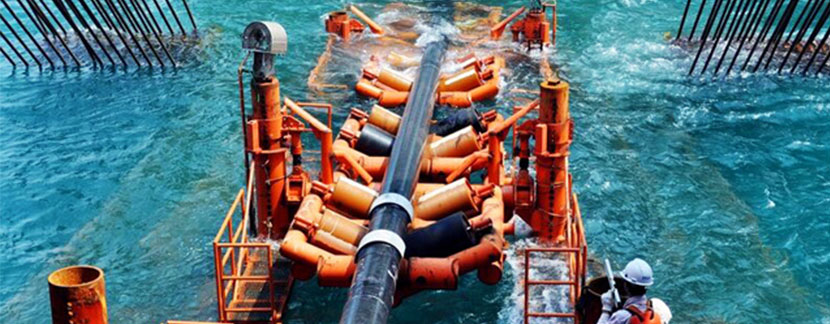

石油天然氣海上運輸管道（海管）是石油和天然氣運輸的關鍵環節之一。由于海管生產過程中的誤差，管道端口并不一定是正圓形，而是存在一定橢圓度問題。在海上進行焊接作業時，如果橢圓度超過規定標準，就會導致下一步焊接工序出現質量問題，進而產生嚴重安全隱患。因此，海管橢圓度問題對焊接質量和安全隱患具有重大影響。

為了保障海管焊接安全和質量，在焊接之前需要對管道橢圓度進行檢測。本文介紹一種基于藍色3D結構光技術，通過自動化檢測系統和定制化軟件算法，高精度和高效率檢測管道橢圓度的解決方案。

案例信息

樣件信息：石油天然氣海上運輸管道

檢測難點：全自動尺寸檢測

三維掃描儀公司：來高科技（天津）有限公司

設備型號：T5Q三維掃描儀

三維掃描儀軟件系統：來高三維掃描軟件V2.0

Techlego

來高科技解決方案

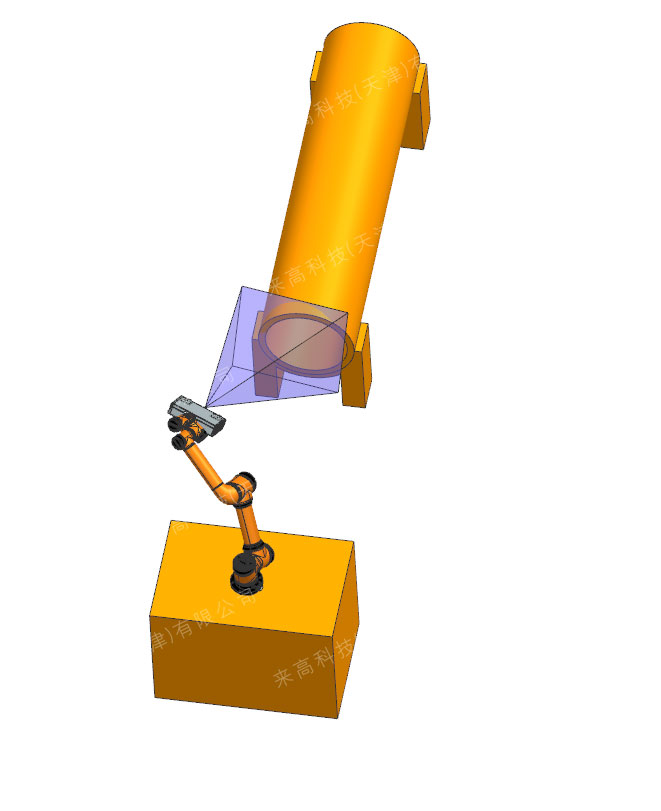

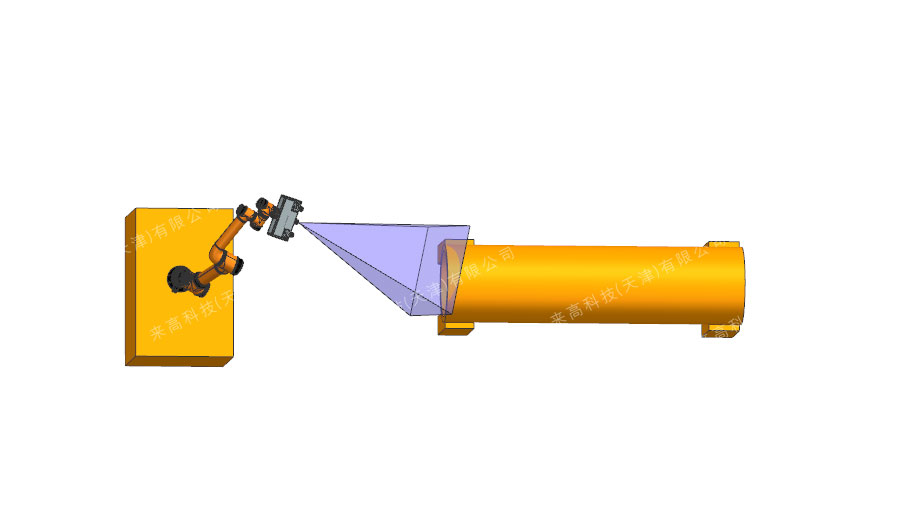

01 高精度三維掃描儀保障測量精度

海管外徑500mm，表面為金屬反光材質，不可噴粉和貼點；來高科技選用T5Q三維掃描儀，海管測量精度可達0.1mm。得到海管三維模型后，通過系統定制化軟件，可以自動計算出管心、內徑、外徑、壁厚、橢圓度等參數，滿足海管尺寸質量控制要求。

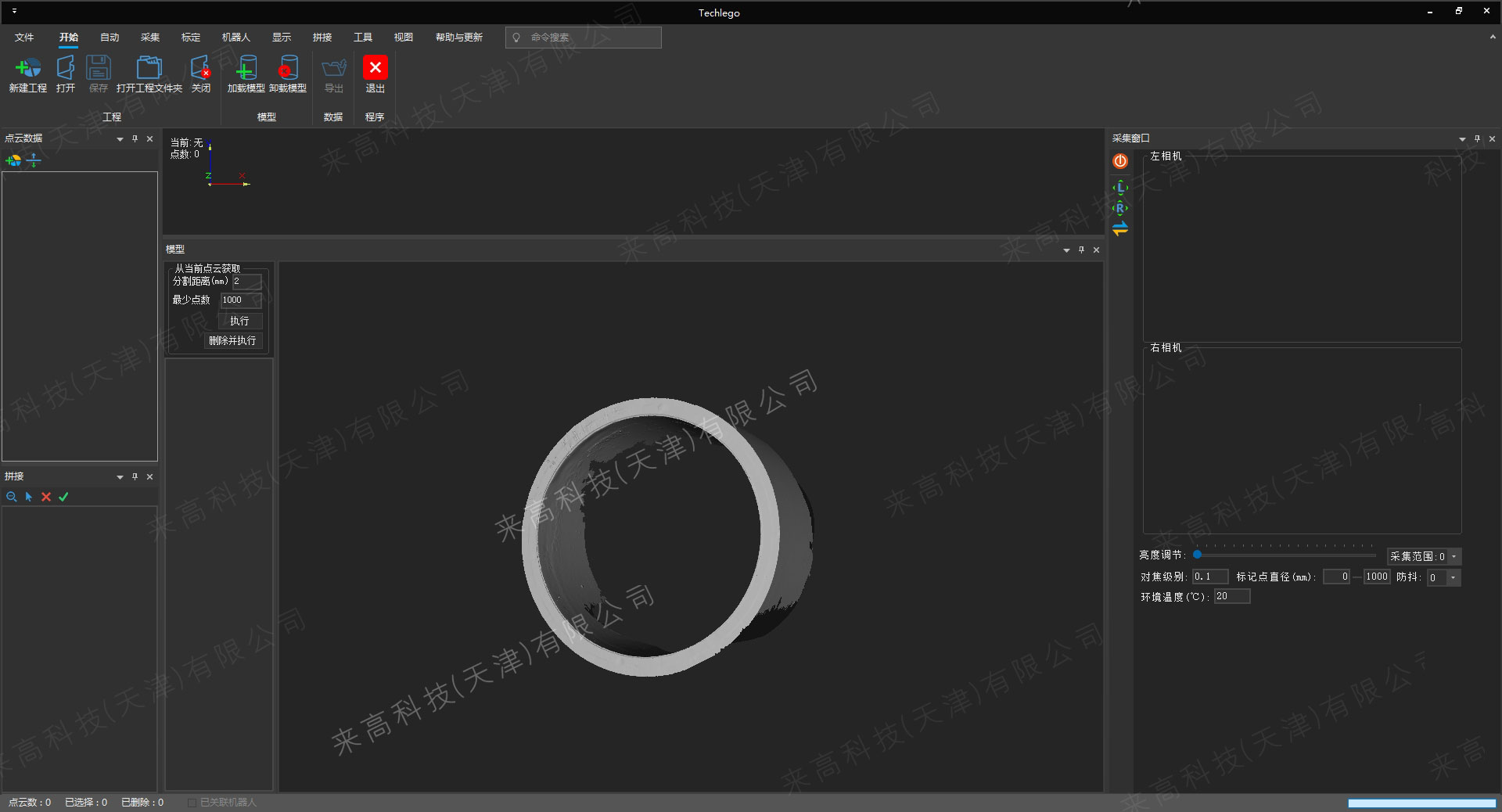

（三維掃描數據）

02 身份證體系確保質量追溯

為了在生產環節進行質量控制，客戶希望建立每根海管管心、內徑、外徑、壁厚、橢圓度等參數的身份證體系。通過三維掃描儀掃描，可以獲取每根管材的檢測數據，并將其與管道獨一編碼相對應。通過管道獨一編碼，可以隨時查看相應管道尺寸信息，從而追溯管道質量的變化和發展。

03 一鍵生成檢測報告提高效率

針對海管圓度檢測需求，來高科技提出自動化檢測方案，可一鍵生成檢測報告。通過對掃描得到點云數據自動計算，可以快速得出海管管心、內徑、外徑、壁厚、橢圓度等關鍵參數，并與海管獨一編碼關聯起來。根據計算結果，輸出不同格式檢測報告，并且可以提供API接口以便外部系統調用。

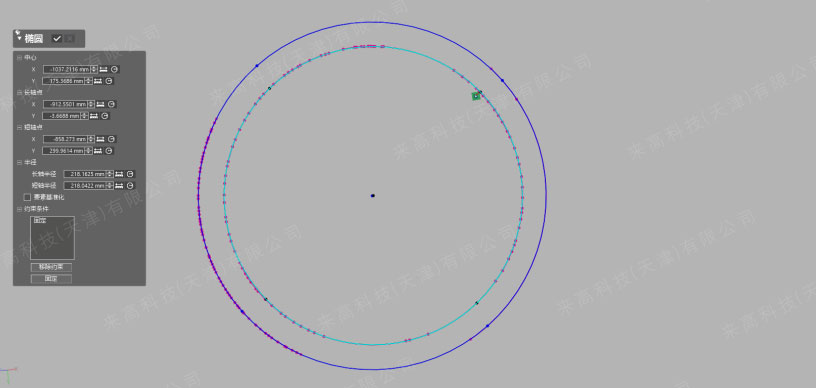

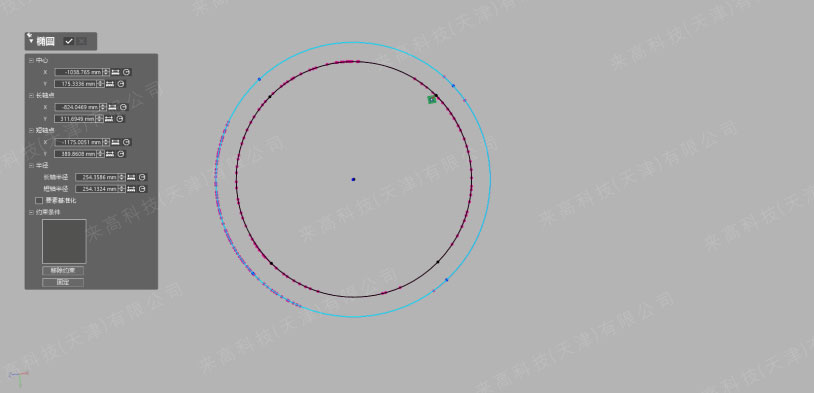

（橢圓度檢測數據）

04 源頭解決問題提升整體質量

通過在生產環節質量控制，及時發現和解決產品問題，可以從源頭上提升管道的整體質量。通過自動化檢測系統和定制化計算，不僅可以提高檢測精度和效率，還能確保數據準確性和可追溯性，有效預防焊接工序出現質量問題，降低安全隱患風險，提高石油天然氣海上運輸管道可靠性。

案例總結

石油天然氣海上運輸管道橢圓度檢測是一項關乎安全性和質量的重要任務。借助于創新的自動化檢測方案和定制化計算，可以實現對海管橢圓度準確測量，提高質量控制的效率和準確性，保障管道的正常運輸和使用，有效降低安全隱患的發生率。
